Hoy vamos a analizar los colores aplicados al sector industrial, y en concreto los que revisten las tuberías y canalizaciones por las que circula algún tipo de fluido, ¿Conoces alguno de estos colores? ¿Es realmente importante saber cuáles son? A continuación, te resolvemos estas dudas y te facilitamos algunos datos de valor en este sentido
¿Por qué se pintan las tuberías con distintos colores?
El uso de colores para recubrir objetos es algo que solemos asociar automáticamente al embellecimiento de su superficie con el objetivo de aumentar su vistosidad y hacerlo más atractivo. Sin embargo, cuando hablamos de pintar determinadas superficies en el sector industrial, como es el caso de las tuberías, su cometido va más allá de una función puramente estética, ya que el color usado en cada canalización pretende facilitar la identificación del fluido que conduce por su interior para permitir los siguientes aspectos:
- Efectuar el correcto mantenimiento de la instalación, evitando confusiones.
- Optimizar la lucha contra incendios, al permitir que de un vistazo sea sencillo saber que conducciones llevan fluidos inflamables para cortar el paso, y cuales se pueden utilizar para extinguir el fuego.
- Indicar peligros y riesgos.
Para unificar la identificación, estandarizar los colores utilizados y eliminar cualquier interpretación que pueda inducir a error, se elaboró la norma DIN 2403.
Norma DIN 2403
La norma DIN 2403 normaliza el color de cada tubería no enterrada por la que circulan fluidos. Los colores utilizados se dividen en diez grupos numerados de 0 a 9. A cada grupo le corresponde un color con un código RAL concreto, teniendo en cuenta que algunos grupos pueden también revestirse o identificarse con otro color adicional. Otros aspectos que normaliza esta norma son los siguientes:
- Junto al color específico para cada tubería se debe añadir el nombre, código o fórmula química del fluido y una flecha que indique la dirección que sigue el fluido durante su circulación.
- El marcado se incluye por cada diez metros de tubería, de modo que sea claro, indeleble y cubra toda la circunferencia de la misma.
- La fuente utilizada para el texto incluido depende del color de la tubería y de la señalización utilizada, siendo los colores utilizados el blanco y el negro.
- Cuando el fluido circulante sea peligroso, la canalización debe ir acompañada de las respectivas indicaciones al respecto en aquellos puntos considerados como operacionales o peligrosos.
- Esta identificación complementaria se lleva a cabo utilizando carteles, láminas y/o cintas autoadhesivas.
Colores utilizados para pintar tuberías que conducen fluido

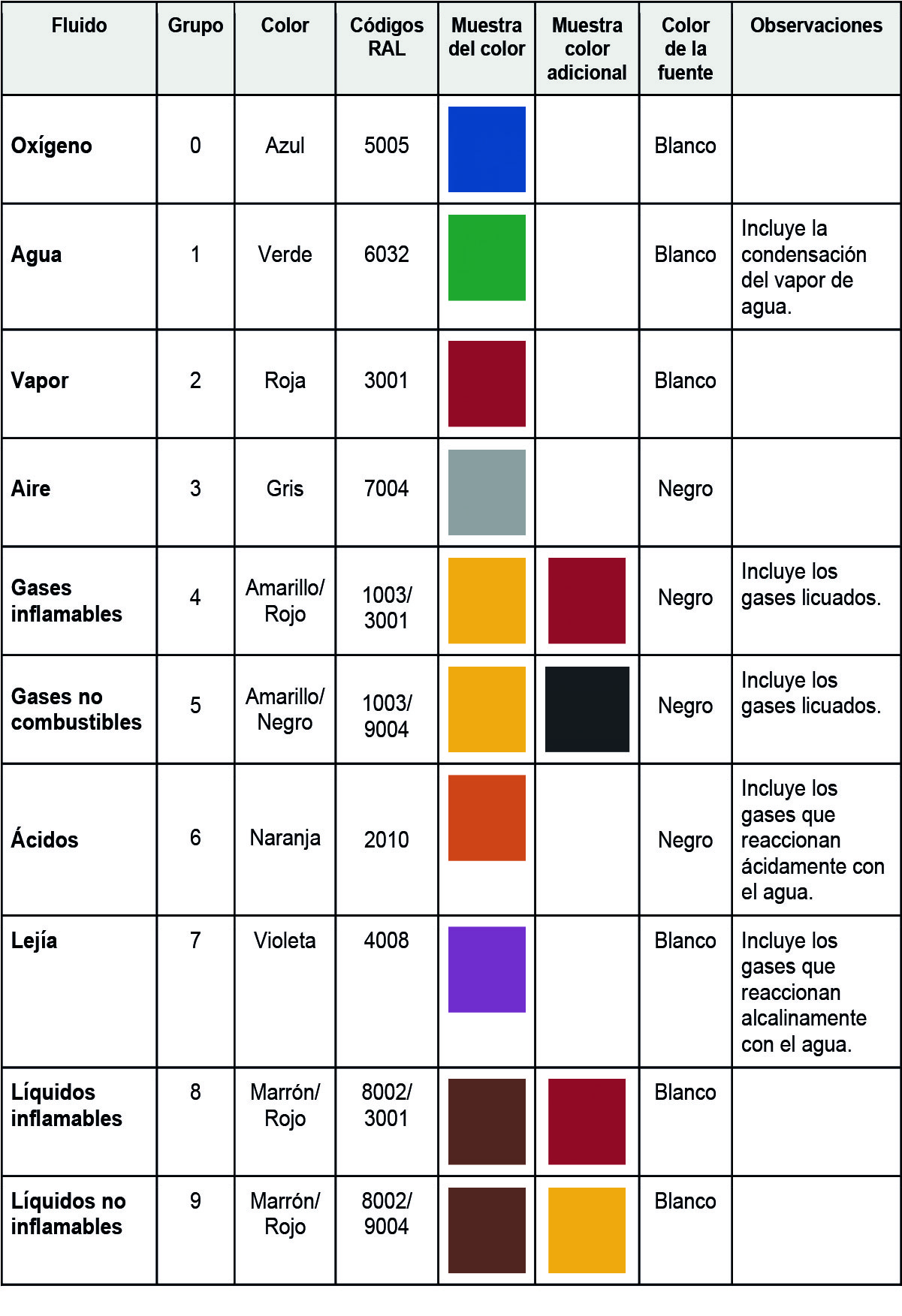

Los grupos que contempla la norma DIN 2403 y los colores utilizados en cada uno de ellos son los que podemos ver en la siguiente tabla:
El color utilizado como identificador
En el sector industrial, la utilización de colores facilita la identificación de determinadas instalaciones y factores de riesgo, entre ellos aquellos referidos a la circulación de fluidos por tuberías no enterradas. Así, los trabajadores pueden saber de forma rápida y sencilla el tipo de fluido con el que se trabaja, a fin de estar informados, de optimizar determinados trabajos de mantenimiento o ganar tiempo en situaciones de peligro y emergencia. Toda esta información visual se traduce en unos mayores niveles de seguridad y en una menor accidentabilidad.
